オープンソースキーボードVoid9 Macropad のコントローラボードをRaspberry Pi Picoに載せ替えました。
コントローラボードは、Waveshare RP2040-Zeroを使っていましたが、、、
kurihara.hatenadiary.jp
元々Pro Micro用のケースだったので、USBの抜き差しに気を使います。
ネットを徘徊していると同じことを考えている方がいました。
そう、Raspberry Pi Pico用のケースデータが公開されていました。
ライセンス
Creative Commons — Attribution 4.0 International — CC BY 4.0と表示されています。

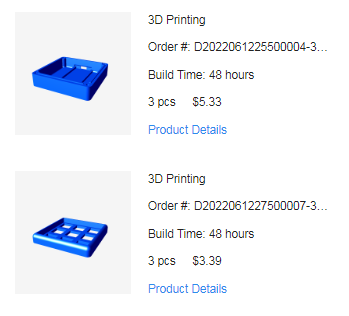

3Dプリントの発注
データをダウンロードし、3DプリントはいつものJLCPCBへ発注しました。
安価なSLAレジン9000Rを使って上下3個発注し、送料込み1,600円程度でした。
本体より、送料が高いの許せないですよね。
Merchandise Total: $8.72
Shipping Charge: $4.50
Order Total: $13.22
今回もレビューで「破損、変形の恐れがある。リスクを容認できますか？キャンセルしますか？」と聞かれましたが、「リスクを受け入れます。プリントしてください。」と返信すると、支払いへ進みました。
週末の癒しきた。
— kurihara (@kurihary) 2022年6月23日
明日を乗り切る。 pic.twitter.com/F8GFOceckt
組立
前回のKailh Sun Switch、WS2812Bの配線部分を取り外して。。。。
小さいケースだと配線が組込み難くなるので、ポリウレタン線を使います。
Raspberry Pi Picoはピン数に余裕があって、ケースと同じくらいの長さです。

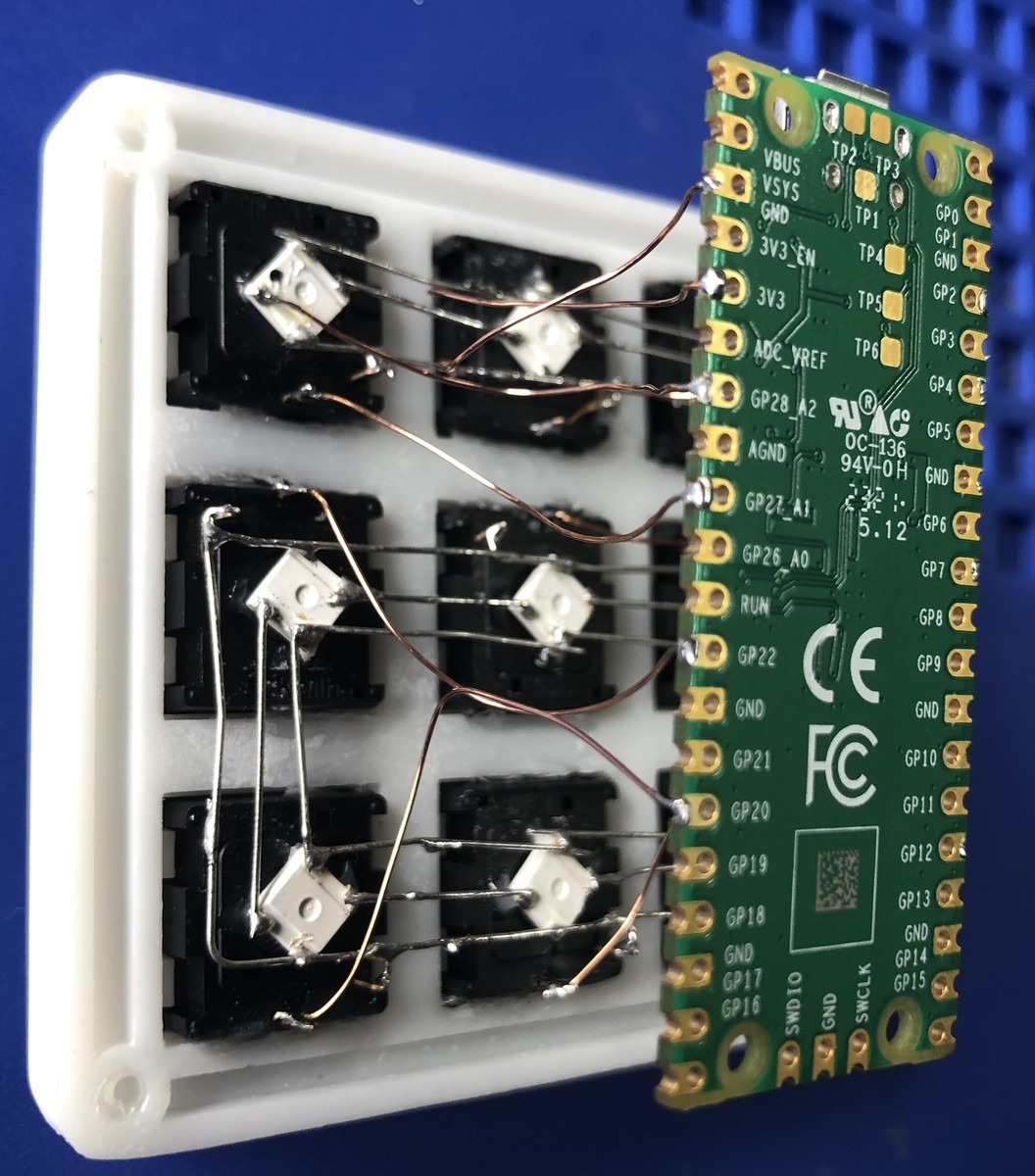

使うピンの間隔に余裕をもってポリウレタン線をハンダ付け。
ポリウレタン線は、Pi Picoの端面スルーホールにハンダ付けしたほうが、配線間違い、取外しなど簡単になります。
ポリウレタン線の間を縫ってスイッチとハンダ付け。
アルバム
KEEB_PD の101回記念
KEEB_PDという、毎週日曜19:00~21:00にいい感じのキーボードの写真をツイートするイベントに参加しています。

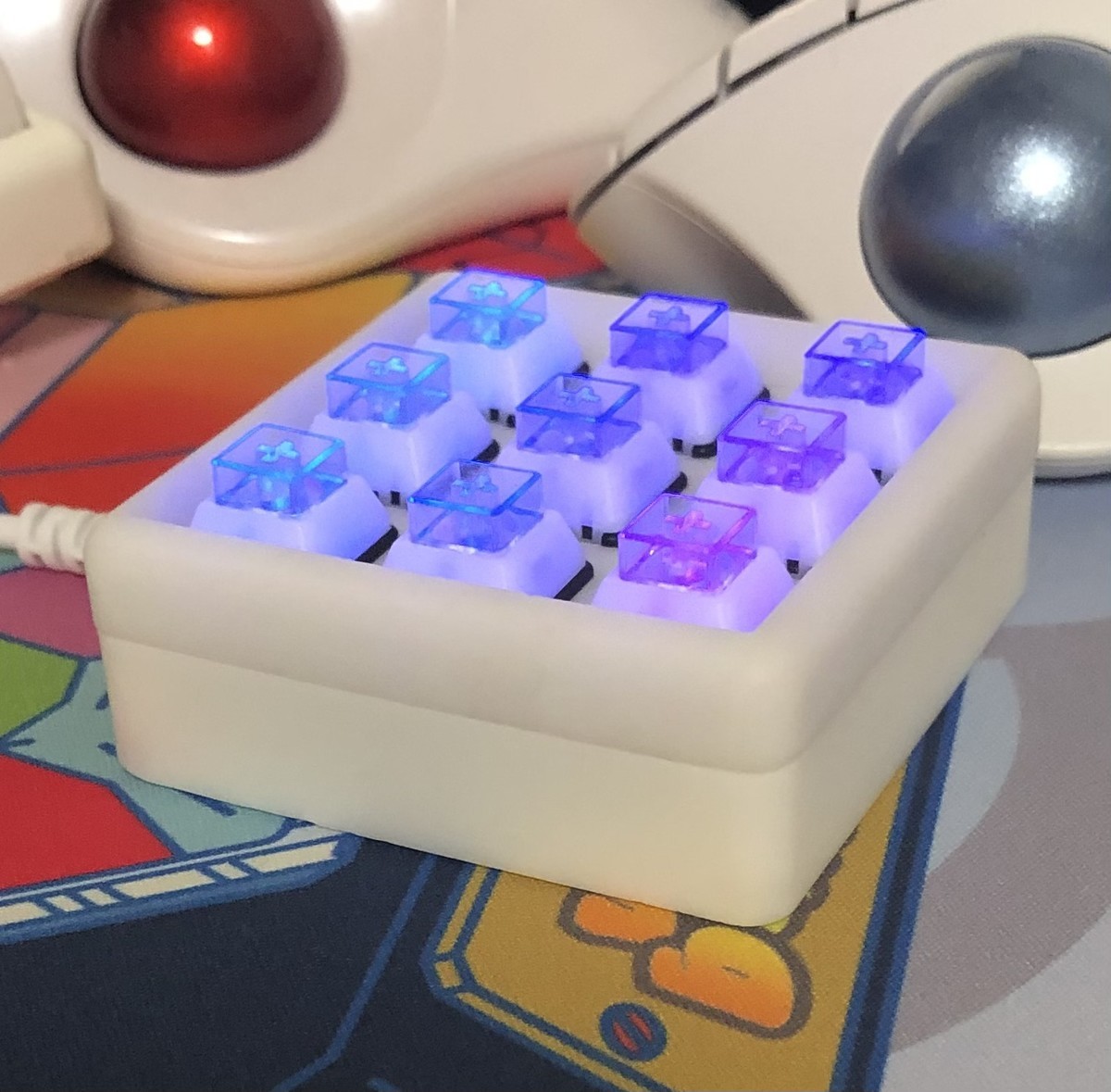

A PRK firmware powered MacroPad with a Raspberry Pi Pico
— kurihara (@kurihary) 2022年6月26日
Keyboard: Hand-wired. Case remix from VOID9
Switch: Kailh Sun Switch
Keycap: Not yet#KEEB_PD #KEEB_PD_R102 pic.twitter.com/lxpYKPdeT5
Lチカ動画
Raspberry Pi Picoの3.3V用DC/DC優秀ですね。WS2812Bを9チカ0.02Ａ。
— kurihara (@kurihary) 2022年6月26日
同じRP2040のXIAOはリニアレギュレータ3.3VでWS2812Bを4チカ 0.04Ａ。 pic.twitter.com/VSdipiBxzA
Kailh Sun SwitchとDoysでLチカ
— kurihara (@kurihary) 2023年3月12日
Keyboard: VOID9
Switch: Kailh Sun Switch,WS2812B
Keycap: Doys#prk_firmware #電子工作 pic.twitter.com/VbzCoFJZ4Y
