3.3V電源で動くNeoPixel LED YF923-2020 をXIAO RP2040に乗っけてPRK Firmware使ってLチカ

はじめに

3.3V電源のRP2040のコントローラボードを使っていると3.3Vで動くNeoPixel LEDが欲しくなります。
これまで、メーカの仕様外でWS2812BとSK6812MINI-Eを3.3V電源で使っていました。

自分が楽しむだけならいいのですが、私のブログやツイートを参考にして、他の方がハマってしまうかも？と最近心配になっていました。

kurihara.hatenadiary.jp

YF923-2020

3.3V電源で動くNeoPixel LEDをAliで見つけました。

[https://s.click.aliexpress.com/e/_oDUTtoX

VDD 2.5V～になっています。
5V電源を使って、3.3V出力から LEDのDINへのレベルシフト回路が不要になりました。
（メーカ仕様で保証されている）

動作確認

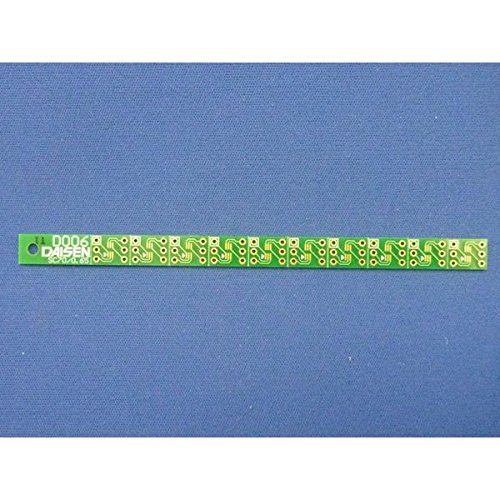

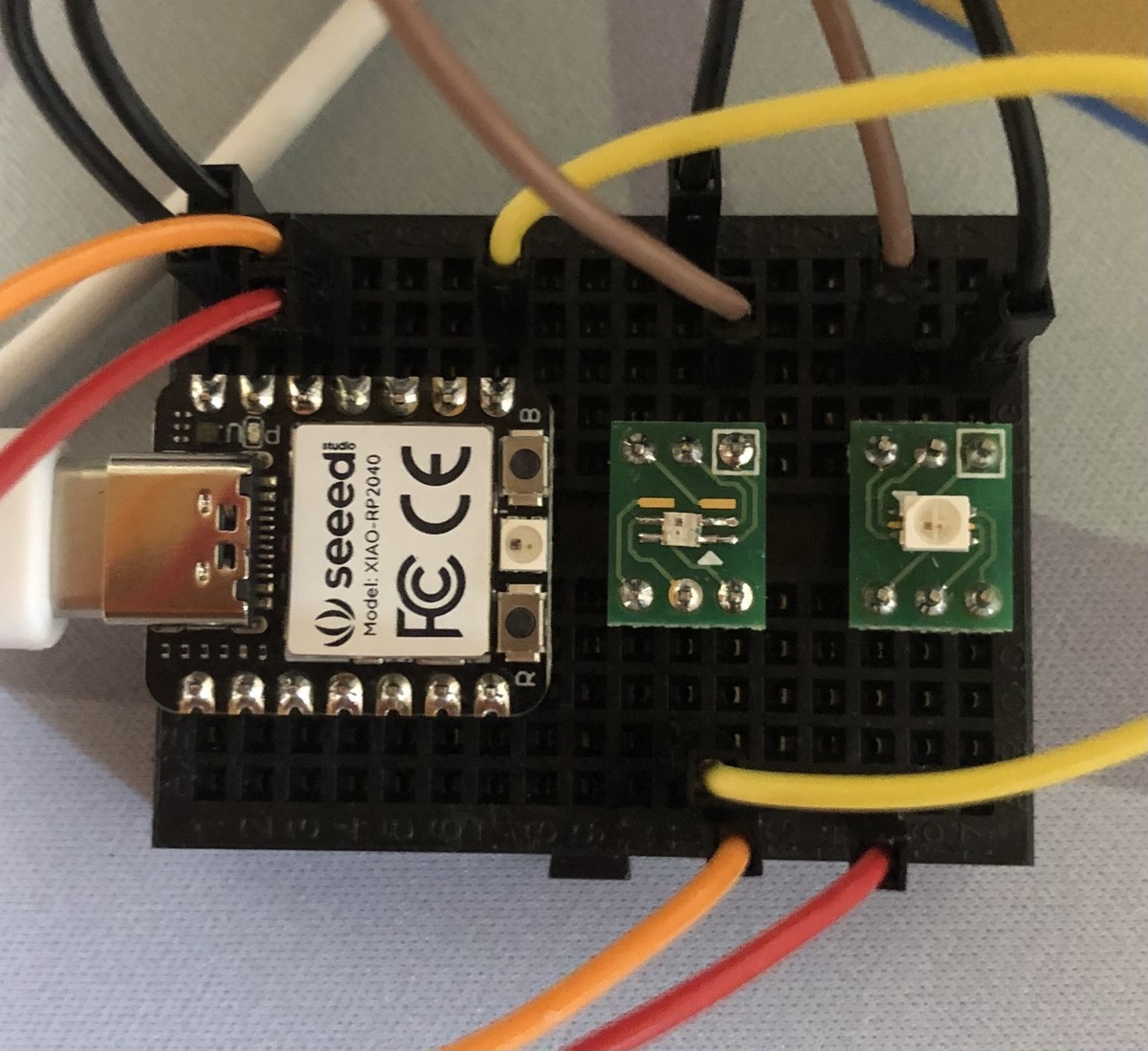

YF923-2020を変換基板にのっけて、ブレットボードで配線。Seeed Studio XIAO RP2040 からＬチカします。
信号の互換性を確かめるためにYF923-2020のDOUTをWS2812B~~SK6812MINI-E~~のDINに繋ぎました。

誤 ×: SK6812MINI-E
正〇:WS2812B

XIAO RP2040 -> YF923-2020 -> SK6812MINI-E
いつもの #PRK_Firmware で #RGBing pic.twitter.com/HzfGD87SDy
— 𝕜urihara (@kurihary) 2022年10月7日

Lチカ

すんなりと動きました。当然ですけど。。。。

誤 ×: SK6812MINI-E
正〇:WS2812B

VDD 2.5V～仕様のYF923-2020をＬチカ
面実装の2x2mm,MXスイッチ下にもいける。
XIAO RP2040 の3.3Ｖ、2個目はSK6812MINI-E https://t.co/iVU5v3r1wy pic.twitter.com/zBOF61zL8N
— 𝕜urihara (@kurihary) 2022年10月7日

ファームウエア

ファームウエアは、いつものPRK Firmwareです。
理由は、インストールとkeymap.rbの書込みを2回のドラッグ&ドロップのみでできるからです。
スイッチなどのON動作とNeoPixelを光らせるには、一番簡単で早いと思います。
最近は、Beep音の実装も進んでいます。

PRK Firmware

github.com

keymap.rb

# Initialize a Keyboard
kbd = Keyboard.new

rgb = RGB.new(
  1,   # pin number XIAO RP2040のWS2812Bは12番
  2,    # size of underglow pixel
  0,    # size of backlight pixel
  false # 32bit data will be sent to a pixel if true while 24bit if false
)

sleep 1
rgb.effect     = :swirl
rgb.speed = 28

kbd.append rgb # `kbd` is an instance of Keyboard class that should be newed in advance

kbd.start!
