はじめに
オープンソースのキーボード『STAGGER』を組立てました。
『STAGGER』は、TMRZ-1さん設計の44キーのキーボードです。
左側に配置されたテンキーまで斜めのレイアウトが特徴です。美しい。
『STAGGER』データの入手先
PCB用のガーバデータ、ケースの3DPデータ、QMK Vialのプリコンパイルファイルなどが、MIT Licenseで公開されています。ありがとうごさいます。m(_ _)m
コントローラボードはRP2040搭載のPro Micro RP2040を使います。
Pro Micro RP2040は、ほぼPro Microとフットパターン互換でお安い。
PCB、3Dプリントの発注
JLCPCB は、格安のプリント基板（PCB）、3Dプリントを発注できる中国のメーカです。
PCBA、3Dプリント、CNCと自作キーボードに必要なサービスが格安で提供されています。
PCBの発注

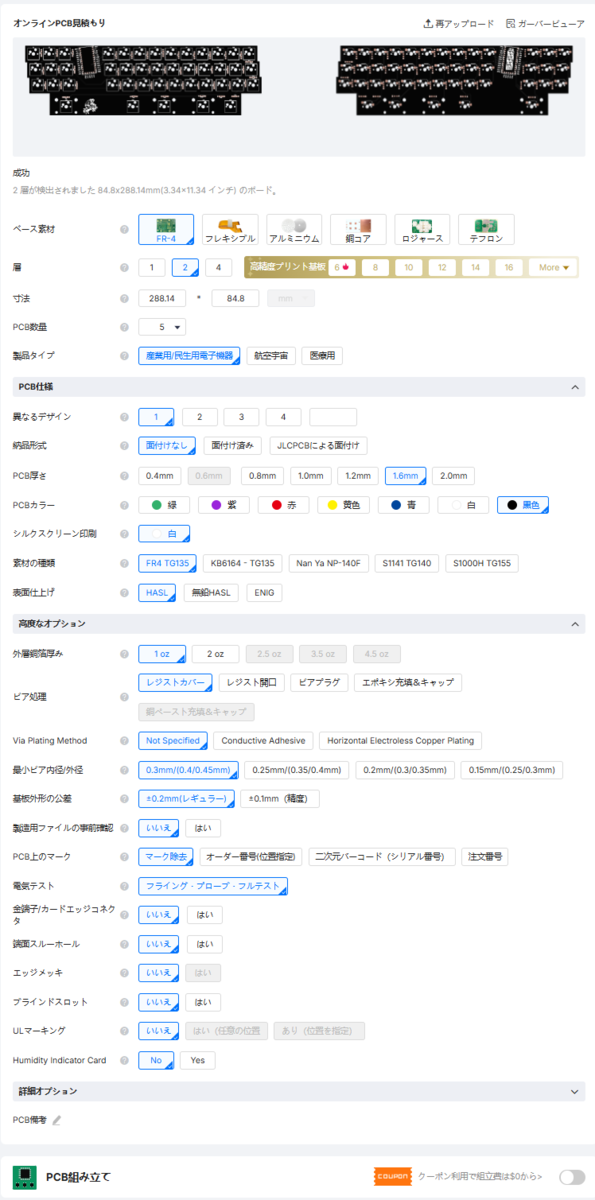

ガーバーデータをアップロード。
基板の色を黒にしてその他はデフォルトの設定です。
3Dプリントの見積り画面例
stagger top.stlとstagger bottom.stlをアップロード
9600 Resin、Spray Painting＞マット、銀を選びました。
Exterior Only で外側だけを塗装してもらいます。

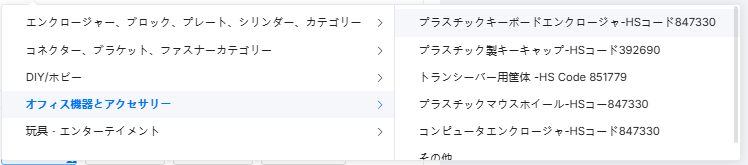

商品概要＞オフィス機器とアクセサリー＞プラスチックキーボードエンクロージャ-HSコード847330
キーボード用の分類が準備されています。
Exterior Only で外側だけ塗装されています。
『STAGGER』のケースのように嵌合い（位置を決める）の凹凸があるときは塗装がない方がいい。

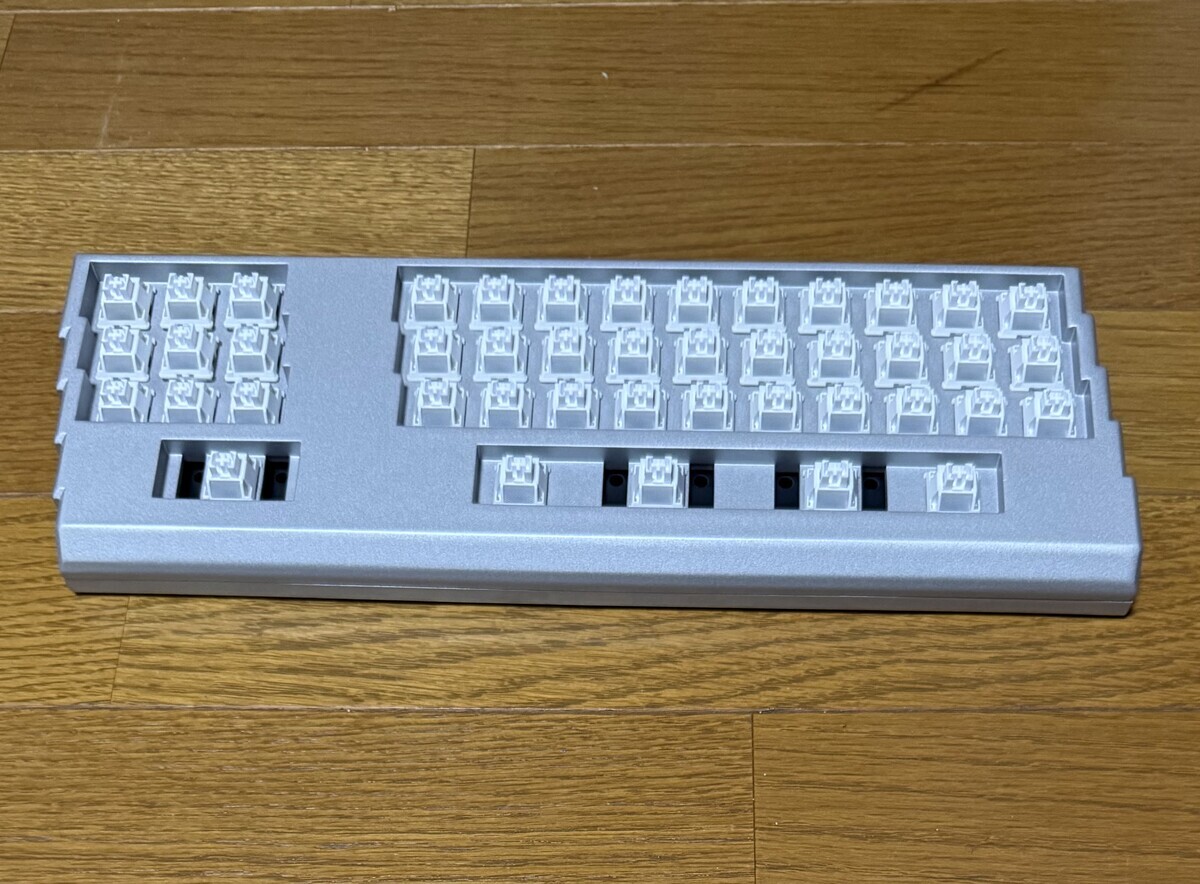

これだけ長めのケースですが、反りなく3Dプリントできています。
PCB、3DP+塗装の価格の例
気になるお値段です。

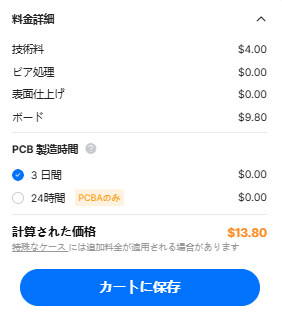

PCB 5枚 ：$ 13.80
topcase ：$ 23.23
bottomcase：$ 25.16
商品合計 ：$ 62.19
送料 ：$ 10.03
小計 ：$ 72.22
OCS Expressが一番お得です。4-6 business daysで届きます。
送料はあまり変わらないので、私はまとめて注文しています。
組立

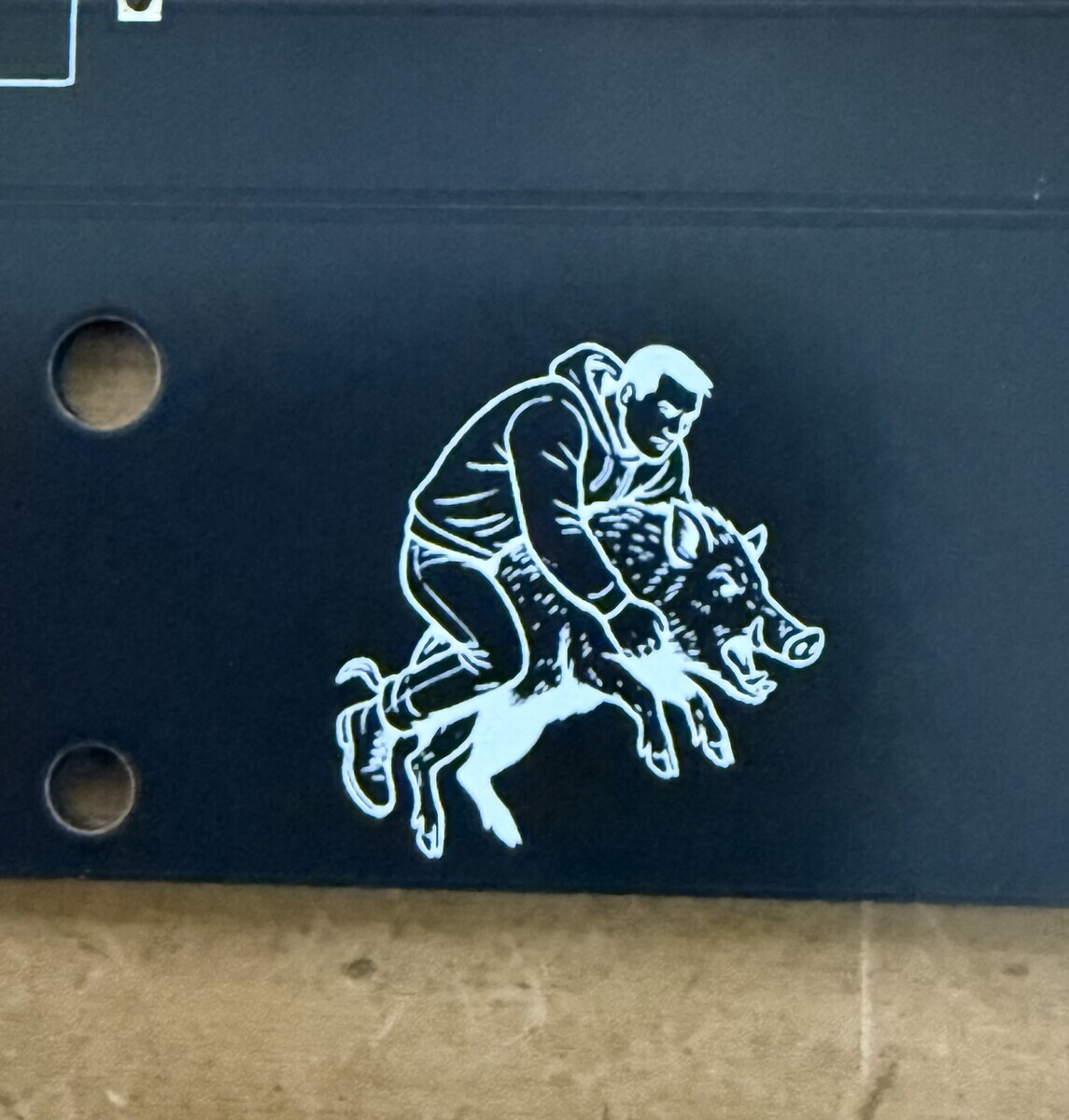

基板のシルクもオープンソースキーボードの楽しみのひとつ。
作者（設計者）のこだわりが現れますね。
Pro Micro RP2040の下になるピサの斜塔？
TMRZ-1さんのアイコン
久しぶりに組立てます。
— 𝕜urihara (@kurihary) 2026年5月4日
斜塔がコンセプト😄 pic.twitter.com/f4Z2vqR4m9
Bootボタンが押せなくなるので、最初にVIALをPro Micro RP2040を書き込んでおきます。
VIALプリコンパイルファイルあります。 pic.twitter.com/VoFyuXwW5c
— 𝕜urihara (@kurihary) 2026年5月4日
ダイオードの方向やPro Micro RP2040のハンダ付けは、readmeに説明があります。
ダイオードは、四角のスルーホールパターンの方がカソード（ラインが入っている）です。
手持ちのPro Micro RP2040に付属しているピンヘッダは太く、基板に入らなかったので、細いピンヘッダをつかいました。

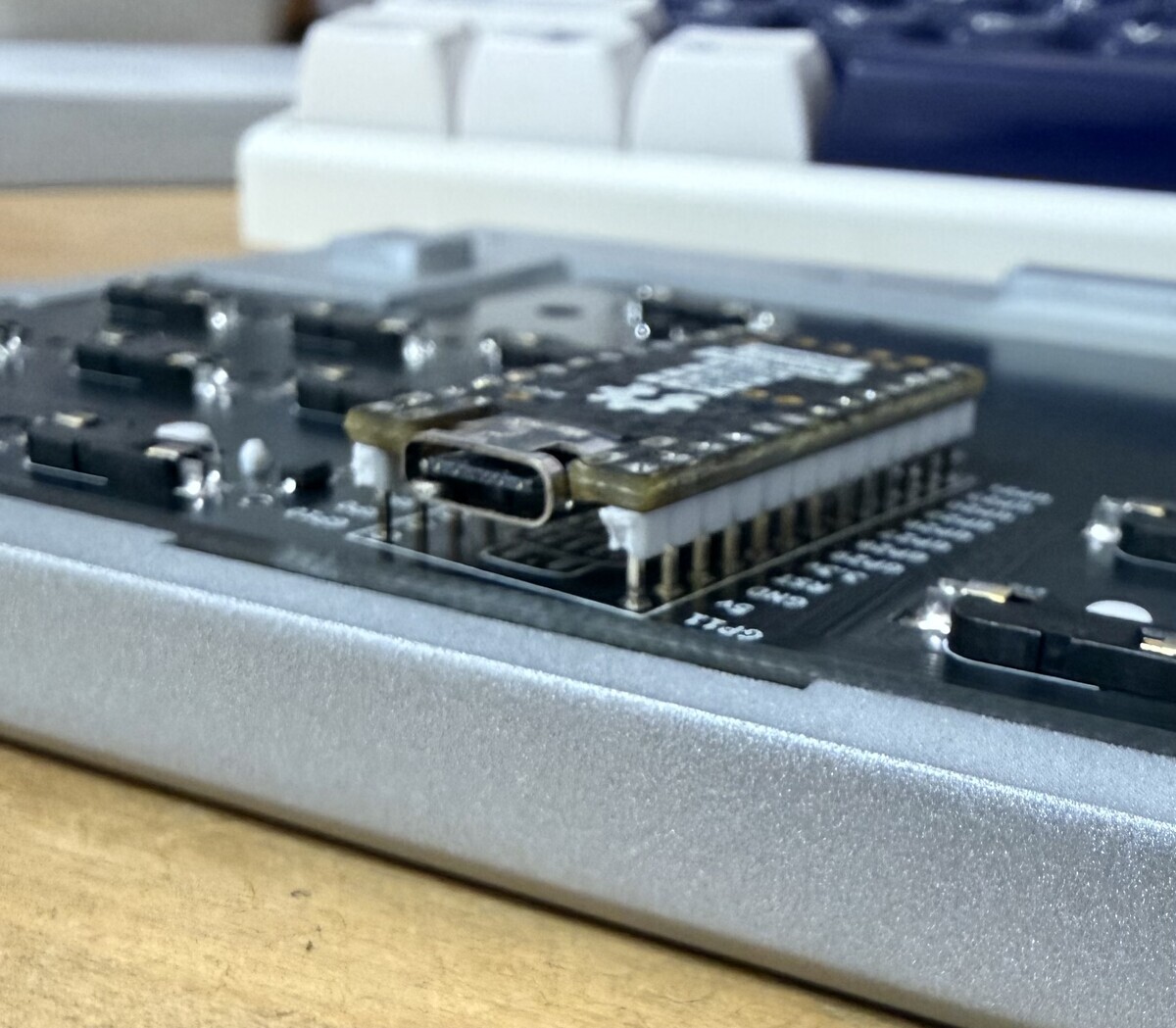

オリジナルケースのUSB-Cの穴と合わせるためにPro Micro RP2040を浮かせてハンダ付しました。
スタビライザーは、ワイヤーがケースと干渉したので、外しました。
完成🎉
— 𝕜urihara (@kurihary) 2026年5月4日
スタビのワイヤーがケースに干渉するので、外した。 pic.twitter.com/jIPDnbbM90
アルバム
KEEB_PD
KEEB_PDという、毎週日曜19:00~21:00にいい感じのキーボードの写真をツイートするイベントに参加しています。

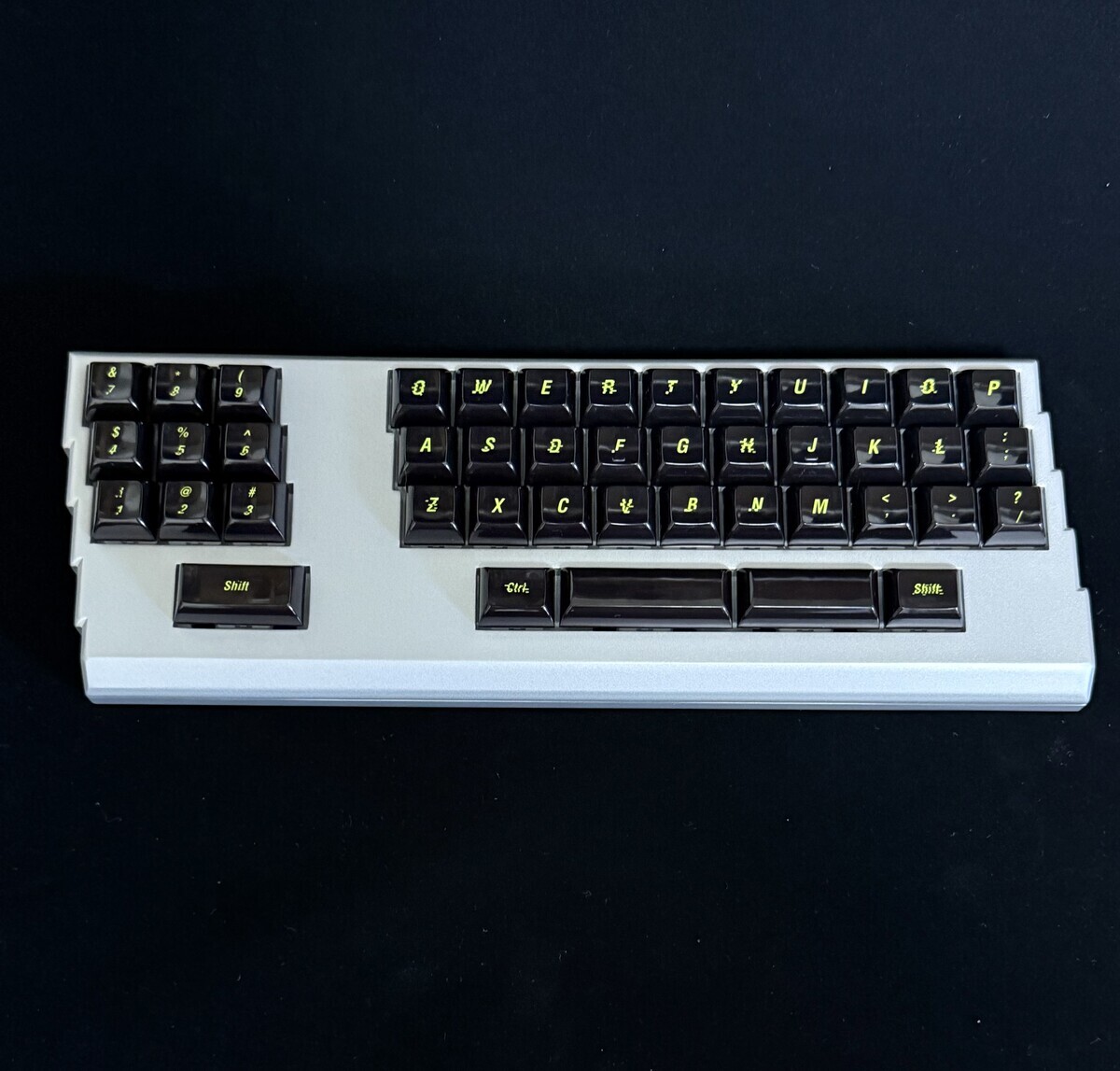

Keyboard: STAGGER ( byTMRZ-1 )
— 𝕜urihara (@kurihary) 2026年5月10日
Switch: Chosfox White Fox Linear Switch
