着せ替えできるキーパッド、霞襲を組立てました。

キーパッド霞襲を組立てました。

霞襲はe3w2qさん設計のプレートを交換できる4×4の自作キーパッドです。

e3w2q.github.io

設計データはMIT LICENSEで公開されています。

基板の発注

基板は、JLCPCBに注文しました。

新年あけましておめでとうございます。去年弊社の活動をご参加いただいたお客様に改めてお礼を申し上げます🥰🎀🎁🌟

弊社は今年も皆様のために努力し続けます。よろしくお願いいたします🙏😃

追伸：「JLCPCB$7」クーポンのコードは健在です！！#JLCPCB #JLCPCB_Japan #PCB #電子工作 #3Dプリント pic.twitter.com/pLECL1CNzK
— JLCPCB日本 (@JLCPCB_Japan) 2022年1月4日

最小発注数量の5枚で
メインのkasumigasane-pcbは$2
プレートkasumigasane-plate1-3は各$5程度
プレートkasumigasane-plate4は約$19となりました。

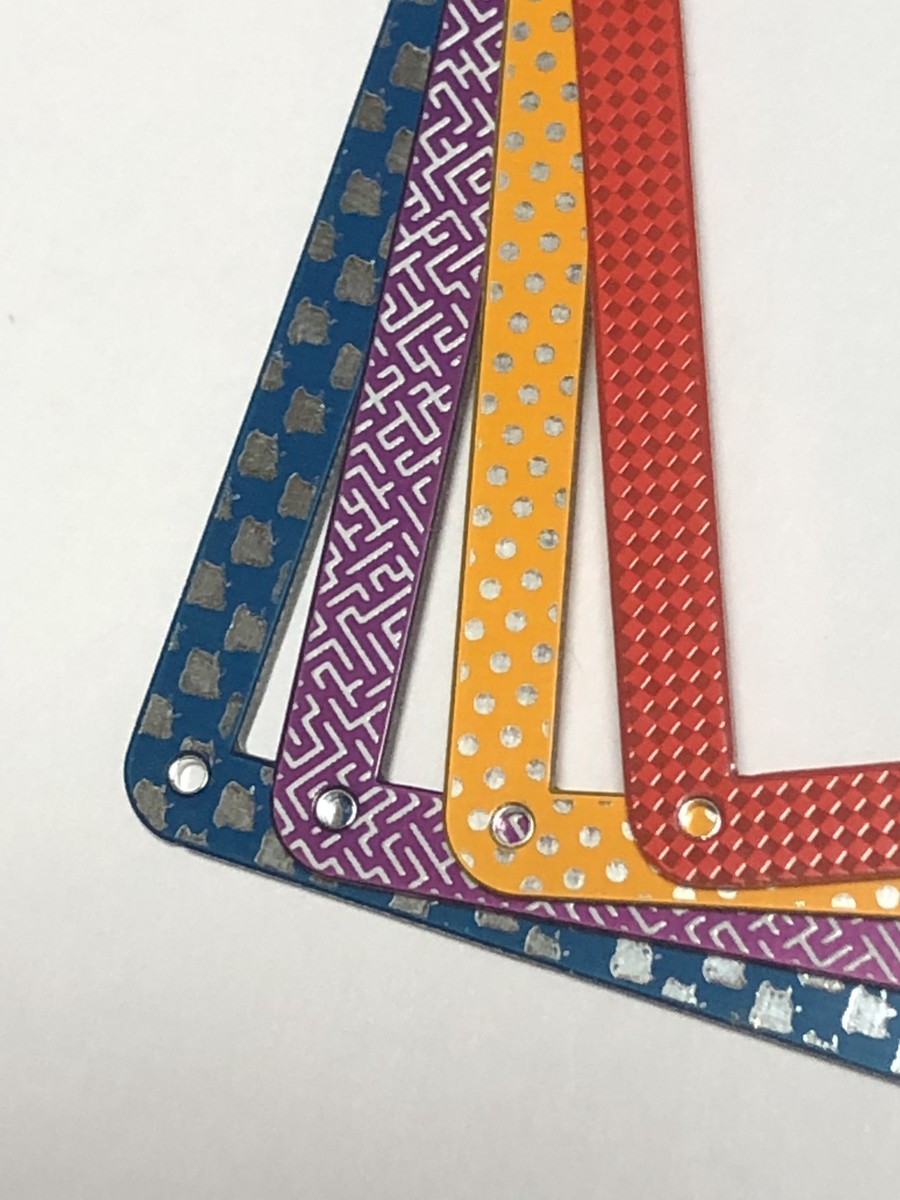

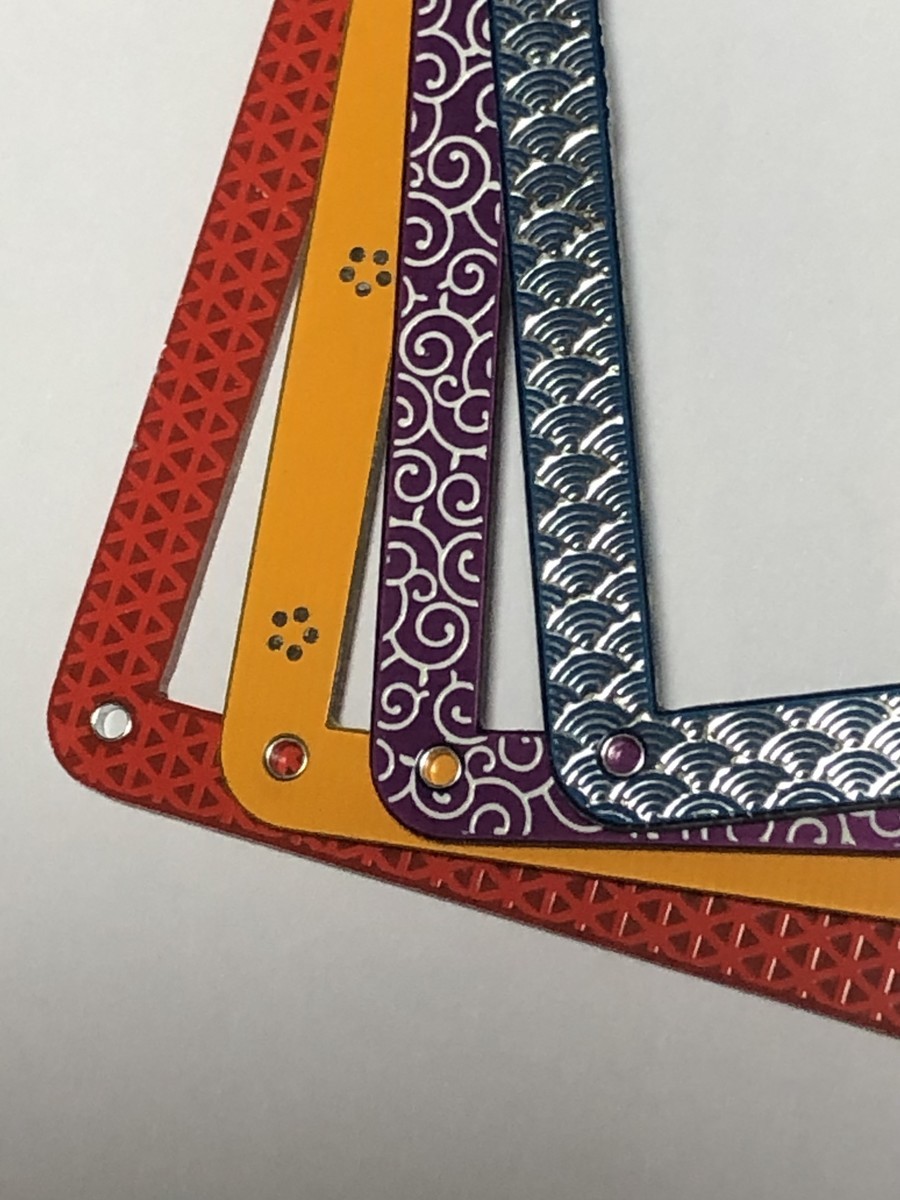

各プレートの基板は、下の配色にしました。
カラーコードの色見本みたいですね。

JLCPCB発注時の注意

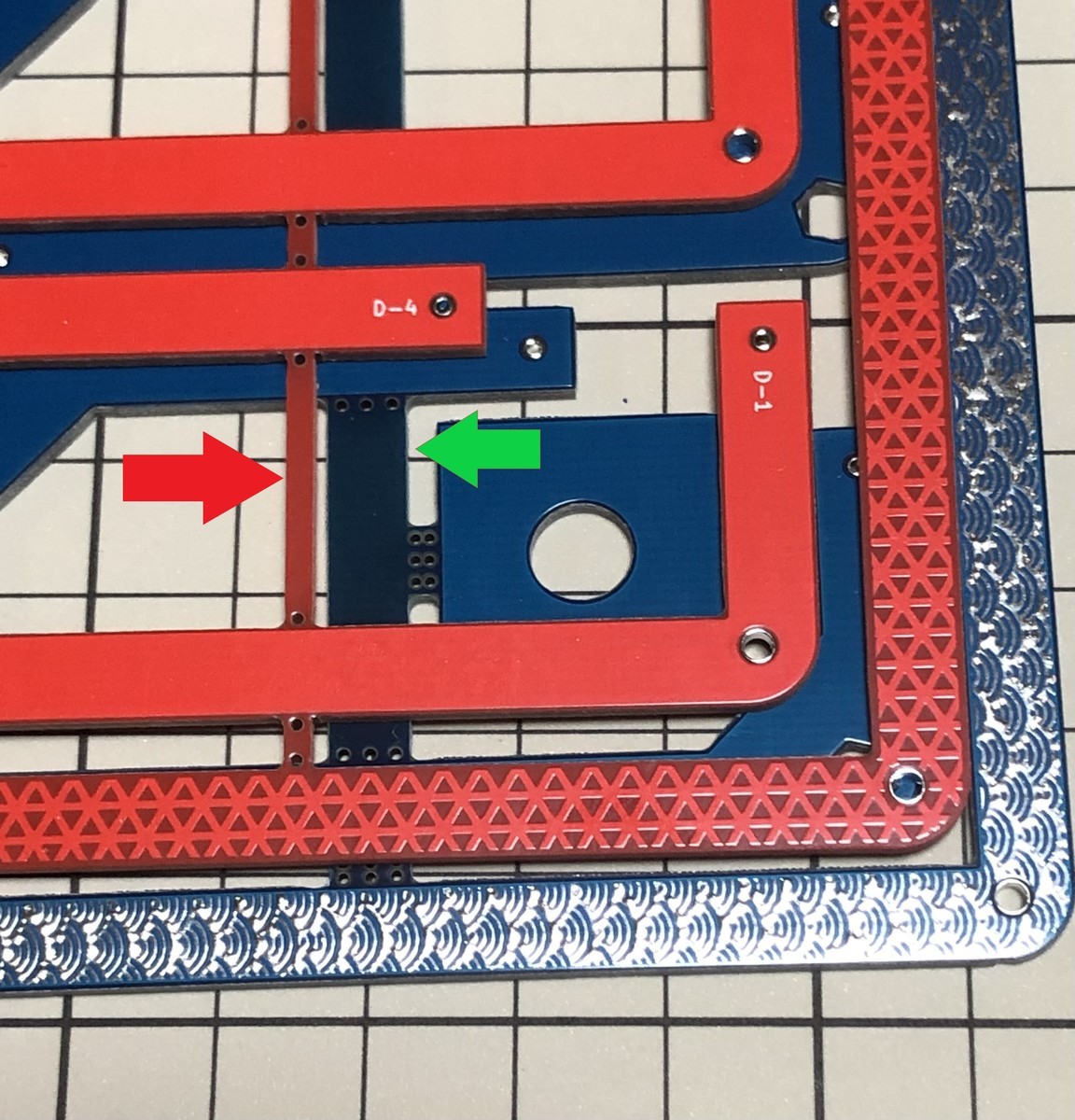

plate4のみレビューで「分離タブの幅が狭すぎる。4ｍｍ以上にしね」と言われました。
初めてのkiCAD編集作業を経験、基板データを編集、ガーバーデータを作る実績解除できました。*1

加えてplate4の金額は、多面付け（3枚）で追加料金となった結果です。

組立

詳しいビルドガイドがあります。

github.com

ロータリーエンコーダかLEDを選択できますが、チカチカさせたい私はLED一択です。

ビルドガイドの写真や説明もすごいなと感心するのですが、実際に組立ててみると設計の緻密さに驚きます。

組立てよう。 pic.twitter.com/lXahALLMAd
— kurihara (@kurihary) 2022年2月6日

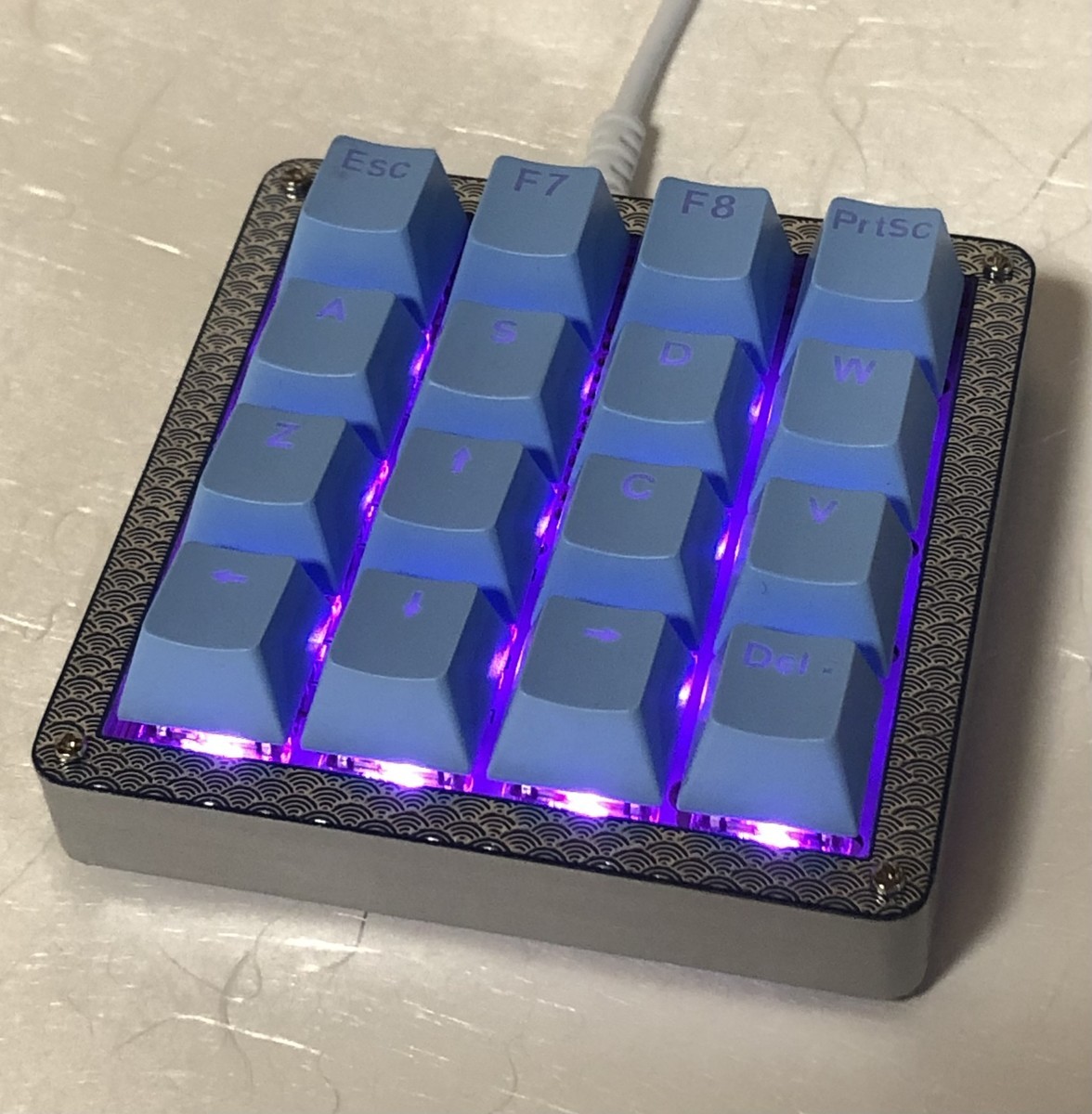

記念撮影

KEEB_PDに参加するため、慌ててツイートしたらスイッチが浮いていました。
下から2行目の2列、3列。(^^;)

しまった！スイッチ浮いてた。😢 https://t.co/14wmWZKjtQ
— kurihara (@kurihary) 2022年2月6日

スイッチを付け直して再度KEEB_PD

Keyboard:#霞襲
Switch:Everglide Oreo
Keycap:104 Keys ABS Translucent Keycap#KEEB_PD #KEEB_PD_R83 pic.twitter.com/upjoXiAuDe
— kurihara (@kurihary) 2022年2月13日
