オープンソースのキーボード『 Pica40 v2.1』を組立てました。

はじめに

オープンソースのキーボード Pica40 v2.1 を組立てました。
Pica40 はEvgenii Vilkovさん設計の40キーの分割キーボードです。
コントロールボードはXIAOを使っていて、有線と無線に対応しています。
ハンダ直付けですが、Choc V2 のフットプリントも入っています。

v2.1では、前回組立てたv2からトッププレートが廃止され、3Dプリントケースへ進化しています。

ビルドガイドはTODOになっていますので注意ください。

kurihara.hatenadiary.jp

先週のSmolもEvgenii Vilkovさんの設計です。

kurihara.hatenadiary.jp

Evgenii Vilkov

Evgenii Vilkovさんは、キー配列が少し違うChoc版のPicaChoc36も公開しています。

github.com

Reddit - Dive into anything

紹介記事

Keyboard Builders' Digest

Keyboard Builders' Digestの紹介記事です。

kbd.news
kbd.news

データのダウンロード

データはのライセンスで公開されています。
ありがたい。
pica40/LICENSE at main · zzeneg/pica40 · GitHub

github.com

基板の発注

基板と3DプリントはいつものJLCPCBへ注文しました。
見積、注文が簡単、安くて、早い。

基板の金額

v2はリバーシブル基板、v2.1では左右別の1枚基板になっています。
Topは削除されて、bottom（底板）はリバーシブルのままです。
ケースは3Dプリントがメインという設計ですかね。

OCS Express 6-8 business days を使う送料は $15 ぐらいです。

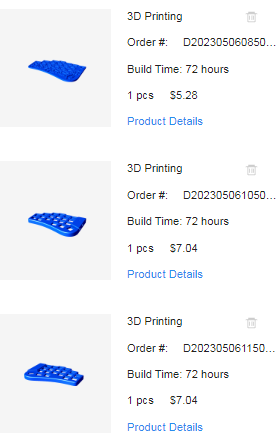

3Dプリントの金額

OCS Express 6-8 business days を使う送料は $9 ぐらいです。

到着

青い箱きてた。週末まで頑張る💪
支払いから7日？ pic.twitter.com/U8zftwpJWs
— 𝕜urihara (@kurihary) 2023年5月17日

5月9日に支払って、5月16日に届きました。
中国から基板が7日で届く、すごいな。

今日は黒猫さん？届けてくれてありがとう。
部品揃っているのもある。どうする。
そう! 新しい黒レジンは黒い。　#JLCPCB pic.twitter.com/bIwhxBx674
— 𝕜urihara (@kurihary) 2023年5月21日

3Dプリントは、黒レジンの制限から注文、支払いがなかなかできなくて結局 5月21日に届きました。

組立

週末のたのしみはこれでいこう pic.twitter.com/yO3qVyY8Zz
— 𝕜urihara (@kurihary) 2023年6月17日

ハンダ付け

Pica40はLEDを使っていないので、ハンダ付けを楽しめない方にもお勧めです。

Pica40 v2の難関はUSB-Cコネクタのハンダ付けでしたが、v2.1ではTRRSコネクタが併用されていますので、ハンダ付けが簡単になりました。

おはよう日曜日
XIAOの端面ハンダ付けからはじめる pic.twitter.com/t4gPG9UjKm
— 𝕜urihara (@kurihary) 2023年6月18日

有線とエンコーダ無しのハンダジャンパで動いた。
裏側にJLCの呪文があった。😇 pic.twitter.com/GZlHUQw36l
— 𝕜urihara (@kurihary) 2023年6月18日

ネジ止め

README Bill of materialsのようにスタンドオフを使います。

ダイオードの位置がズレると基板をケースに重ねにくくなります。

黒レジンだと擦れているところが白くなりますので、白くなったところを削ると組立て易くなります。

黒レジンだとダイオードが当たるところが白くなるのでリュータで調整
ゴム足用の凹みある。 pic.twitter.com/hQZ6sS2vQG
— 𝕜urihara (@kurihary) 2023年6月18日

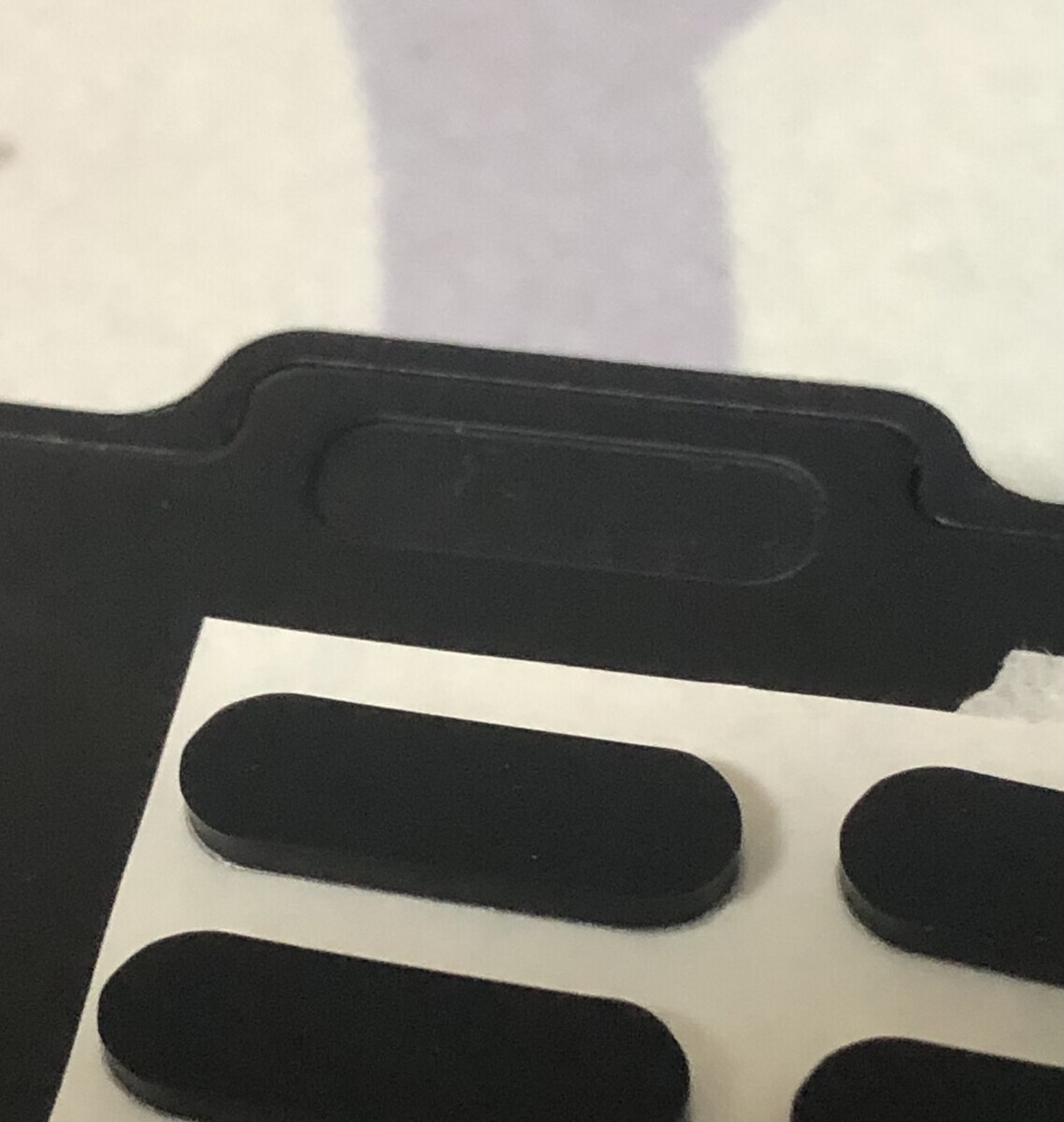

ゴム足

3Dプリントデータにゴム足の凹も入れてあります。

ファームウエア

有線で使う場合のコントローラは、XIAO RP2040です。
XIAO RP2040のファームウエアはQMK firmwareで、コンパイル済みも公開されています。

Ｂ（Boot)ボタンを押しながらXIAOの電源を入れて、*.uf2をドラッグ＆ドロップするだけで動きます。左右のXIAO2個とも同じuf2を入れます。　

PRK firmware

ここに貼る

アルバム

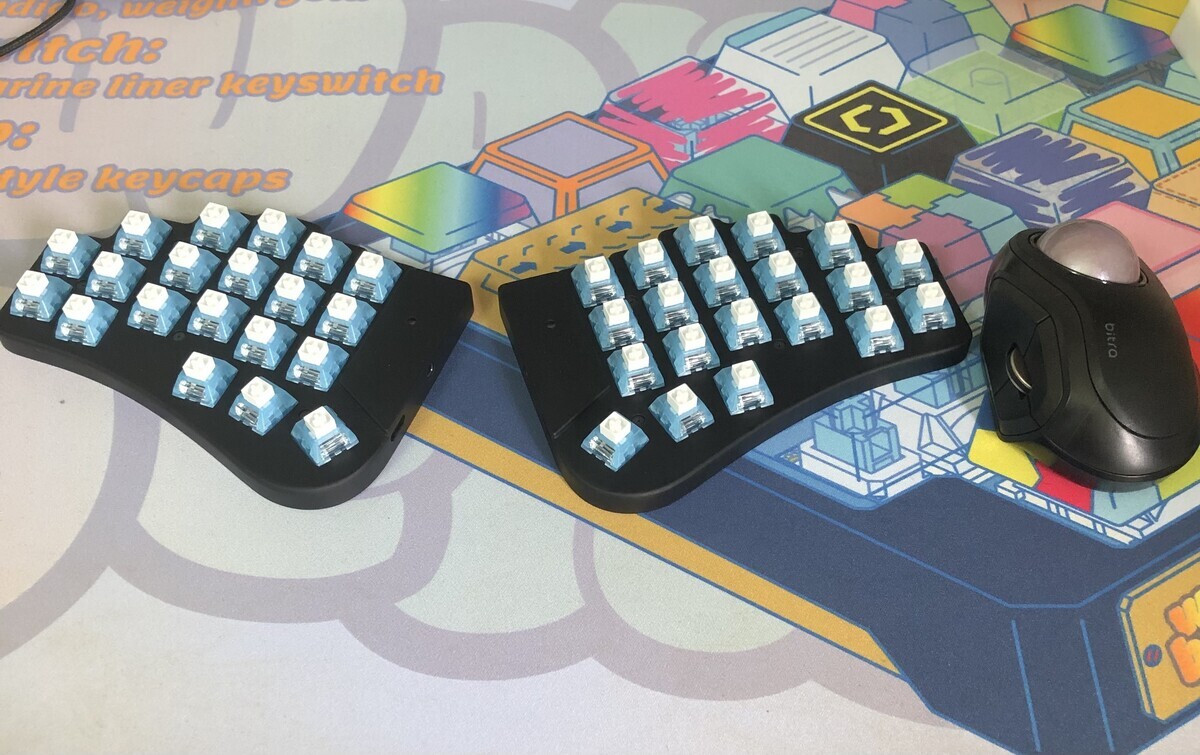

キーキャップなし

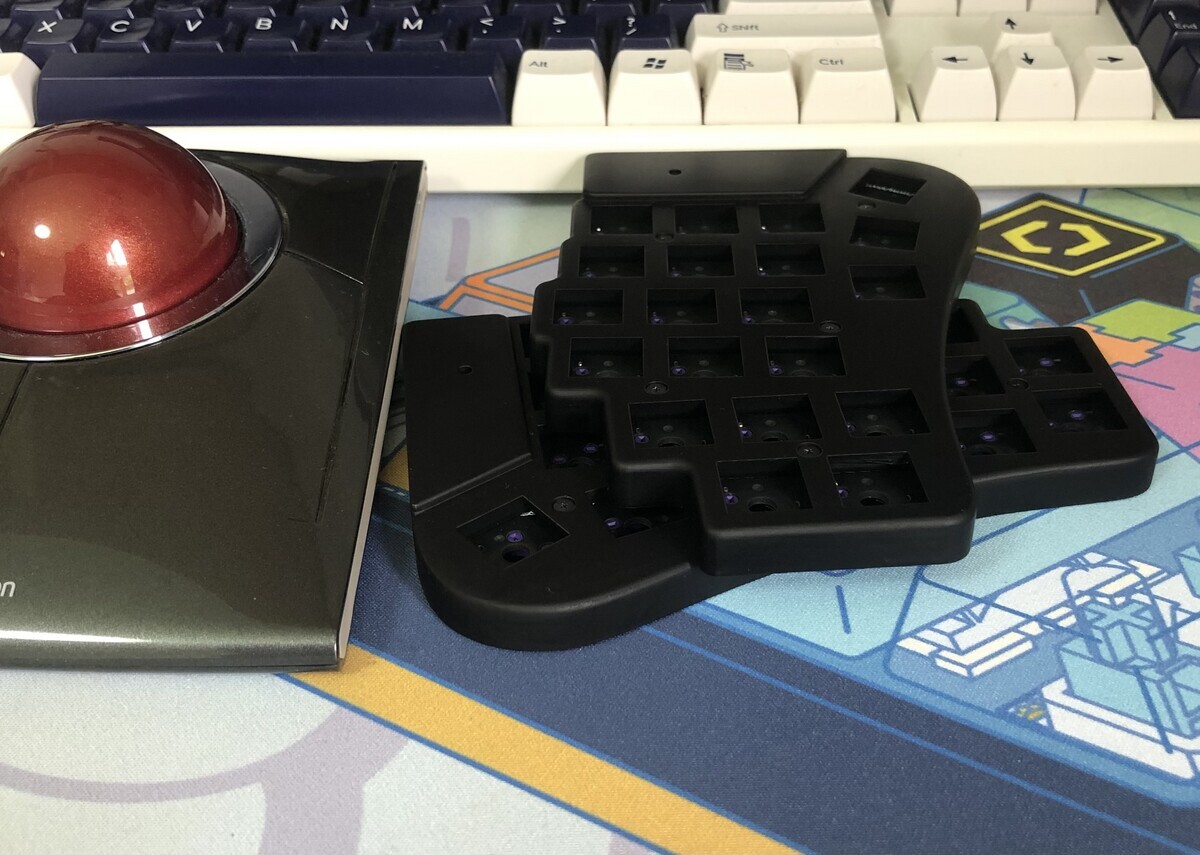

薄さ

KEEB_PD

KEEB_PDという、毎週日曜19:00~21:00にいい感じのキーボードの写真をツイートするイベントに参加しています。

Split keyboard with 40 keys using XIAO controllers.
Keyboard: Pica40 V2.1 ( by Evgenii Vilkov )
Switch: Chosfox x Kailh Arctic Fox
Keycap: Deadline studio Doys#KEEB_PD #KEEB_PD_R153 #mechanicalkeyboard #自作キーボード #電子工作 pic.twitter.com/ykwskQrOp2
— 𝕜urihara (@kurihary) 2023年6月18日
