JLCPCBのCNCサービスを使ってオープンソースのキーボード『Bully』のアルミ削り出しケースを作りました。

電子工作 DIY キーボード JLCPCB

はじめに

前回は、JLCPCB のPCBAサービスを使って、『Bully』の電子部品をハンダ付けした基板を作りました。

kurihara.hatenadiary.jp

今回はCNCサービスを使って、『Bully』のアルミ削り出しケースを作ってみました。

あらためてBullyについて

Bullyは、phoenixさんとzholさん設計の40%キーボードです。
coffee break keyboardで販売されていましが、現在は販売終了しています。
（プリント基板がエクストラ販売されていますが、ケースの販売はありません）

私がBullyの存在を知った時にはすでに販売終了していて、普通であれば入手をあきらめるしかありません。
しかし、ありがたいことにケースデータなどが公開されています。

JLCPCB のCNCサービスを使って『Bully』のアルミ削り出しケースを作ってみました。

bullyケースデータの入手先

オリジナルのケースTopとBottomは、CERN Open Hardware Licence Version 2 - Strongly Reciprocalのライセンスで公開されています。

HHKBタイプのhhkb_topは、Creative Commons Attribution-NonCommercial 4.0 のライセンスで公開されています。

CNCの発注例

格安のプリント基板（PCB）、3Dプリントを発注できるJLCPCB は、日本語で注文できます。
上のデータを使ってアルミ削り出しケースを注文していきます。

HHKB_TOPケース

HHKB_TOPケースのディレクトリには、stepファイルとdrawing.pdfファイルがあります。
drawing.pdfの中の2D図面には、ネジ穴についての指示があります.

pdfファイルとstepファイルを同じ名前にして、２つをzipファイルに圧縮しデータをアップロードします。

同じ名前にしないとpdfファイルを別の注文として認識し、データを付けてと警告がでます。

BOTTOMケース

同様にBOTTOMケースにもbullydrawing-gb.pdfpdfファイルの中にネジ穴についての指示があります。

stepファイルとpdfファイルを同じ名前にして、2つをzipファイルに圧縮し、データをアップロードします。

CNC価格の例

気になるCNCのお値段です。

ビーズブラスト　120番　Bead blasting-120 mesh
色の指定　Anodizing-Silver-Glossy
その他はデフォルト

HHKB_TOP : $ 51.29
Bottom : $ 67.69
商品合計：$118.98
送料　　：$ 11.87

合計で約$130でした。

いつもの青い箱の中身
120メッシュ、銀光沢いい pic.twitter.com/k9V64zw914
— 𝕜urihara (@kurihary) 2024年3月21日

ビーズブラストのオプション無くなった？

この時の注文では、ビーズの番手を選ぶことができていたのですが、現在はオプション無くなったようです。

組立

暑いですね。
ハンダ部屋はエアコンない🥲 pic.twitter.com/A6Y8iRucFe
— 𝕜urihara (@kurihary) 2024年8月3日

PDFをzipしないで見積りしてしまい、ネジ穴が開いていませんでした。

私見：小さなネジ穴を切るときには、ラチェット式のタップハンドル（ホルダ）は使わない方がいい。
ラチェットのアソビで削る感覚が伝わってこない。から折れた。

PDF(ネジ穴加工の指示あり図面)を忘れるとこうなる。 pic.twitter.com/3W6B4Bc5lV
— 𝕜urihara (@kurihary) 2024年8月3日

部品集め大変Bully。（意訳:とても楽しい）
HHKB TOPにするとBully2040は3Uを使うことになる。 pic.twitter.com/FhdKyEsgS9
— 𝕜urihara (@kurihary) 2024年8月4日

Tadpoles

Bullyの特徴、Tadpolesマウント

この画像は下のURLから引用しています

Tadpoles きた
船便と思ってたら、航空便だった。 pic.twitter.com/WxeVaVkUUw
— 𝕜urihara (@kurihary) 2024年3月4日

アルバム

JLCPCBの3Dプリント＋マッドホワイト塗装との組合せ

シルバーと白のケースも良くね？になっている pic.twitter.com/tagNrhurmq
— 𝕜urihara (@kurihary) 2024年8月29日

KEEB_PD

KEEB_PDという、毎週日曜19:00~21:00にいい感じのキーボードの写真をツイートするイベントに参加しています。

Keyboard: Bully HHKB-TOP , Bully2040_PCB
Switch: GATERON Smoothie Linear Switch
Keycap: TEX ADA 60% double shot + 3Ux2#KEEB_PD #KEEB_PD_R210 #mechanicalkeyboard #自作キーボード pic.twitter.com/uVVilvgxg7
— 𝕜urihara (@kurihary) 2024年8月11日

JLCPCBのお得な情報

新規ユーザの特典

現在、JLCPCB は新規ユーザは$60クーポンの特典があります。

X(旧Twitter）アカウントフォローの特典

加えてX(旧Twitter）アカウントをフォロー+DM=$10クーポンの特典もあります。

https://twitter.com/JLCPCB_Japan

部品の入手先

talpkeyboard.net

Tadpole Pin

Cafegeの方が送料安かった。

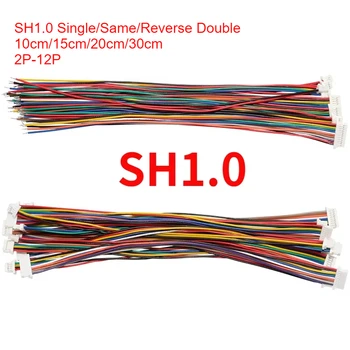

JST-SH 両端コネクタ付ケーブル

Bullyは5cmのケーブルらしいのですがこちらは10cmです。両端コネクタ付はなかなかありません。
汎用の圧着工具では難しいサイズ、専用の圧着工具はお高いです。 (^^;

工具の入手先

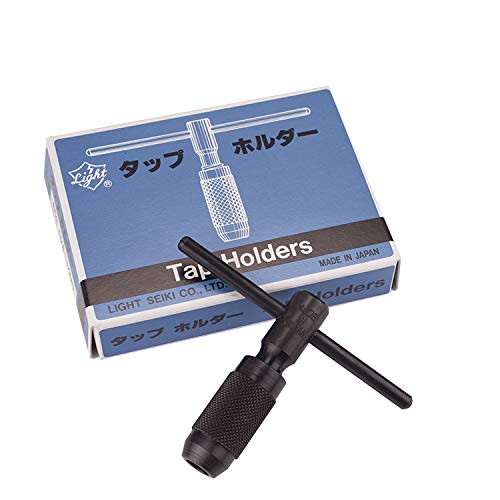

ライト精機タップホルダータップダイスタップダイスセットラチェットハンドル作業工具タップハンドル M1～M5 タップダイスセット (パック入リ)
